产品说明
商品名预分支电缆型号: 预分支电缆类别: 预分支电缆
技术参数:

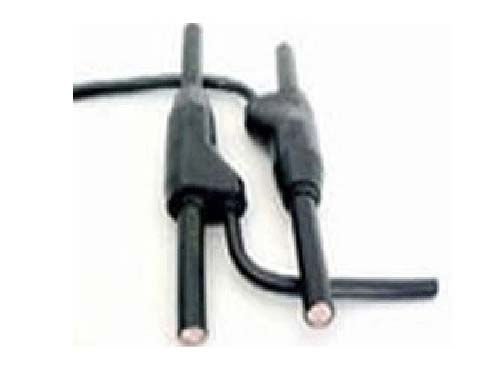

YFD系列预制分支电缆NHUU、NHY JU单芯型分支联接体
一、生产标准:
Q/ZWD.007-2001 <预制分 支电缆》
二、引用标准:
JISC 2810
电线连接通则(日本工业标准)
JcS
376
附带分支线电缆(日本电线工业会标准)
IEC
60502
额定电压1-36kU挤包绝缘电力电缆及附件
GB
127 06
额定电压35kU及以下铜芯、铝芯塑料绝缘电力电缆
使用范围:
本产品适用于住宅楼、办公大楼、宾馆、医院、商场等高层建筑配电等系统，也适用于公路、桥梁及隧道的照明系统。
四、使用特性:
1、绝缘电阻>200MQ2;
2、绝缘耐电压3508U/5min不击穿;
3、分支部接头具有良好的气密性与防水性， 通过浸水试验绝缘电阻与工频耐压分别符合1、2条的要求;
4、分支接头的接触电阻小，接触电阻与等长的分支线的基准之比准< 1.2;
5、阻燃预制分支电缆符合GB12666.5成束电线电缆燃烧试验方法;
6、耐火预制分支电缆符合GB12666.6电线电缆耐火特性试验方法;
7、低烟低卤预制分支电缆:
燃烧烟密度试验小透光率为46%，电缆燃烧时释出气体的试验护套的卤酸气体总量大1 00mg/g
8、低烟无卤预制分支电缆:燃烧烟密度试验小透光率为6%，电缆燃烧时释出气体的试验护套的卤酸气体释田量大为
2. ong/g，，护套的PH值小为4.3，护套的电导率大为1 Gus/ mm.
9、电缆的长期允许工作温度:聚氯乙烯绝缘为70Ci交联聚乙烯绝缘为90C。
18、电缆短路时(持续时间不超过5秒)，电缆的高温度:聚氯Z烯绝缘为166C;交联聚Z烯绝缘为250C。
11.电缆的敷设温度应不低于0C。”
型号、规格、名称
型号额定电压导体标称截面名称
YFD-UU 0.6/1 主电缆:
分支电缆: 铜芯聚氯乙烯绝缘预制分支电力电缆
YFD- -YJU铜芯交联聚乙烯绝缘预制分支电力电缆
YFD一ZRUU铜芯聚氯乙烯绝缘阻燃预制分支电缆
YFD一一ZRYJU铜芯交联聚乙烯绝缘阻燃预制分支电力电缆
YFD- -ZRDDUU 通信聚氯乙烯绝缘低烟低卤阻燃预制分支电力电缆
YFD-ZRDDYJU铜芯交联聚乙烯绝缘低烟低卤阻燃预制分支电力电缆
YFD-ZRDWYJPF 铜芯交联聚乙烯绝缘低烟低卤阻燃预制分支电力电线
YFD一-NIZRUU ( ZRYJU、DDZRUU
DDZRYJU、DWZRYJPF)~ 铜芯聚氯乙 烯绝缘耐火阻燃预制分支电力电缆(交联型、低烟低卤交
联型、低烟无卤交联型耐火阻燃等)
